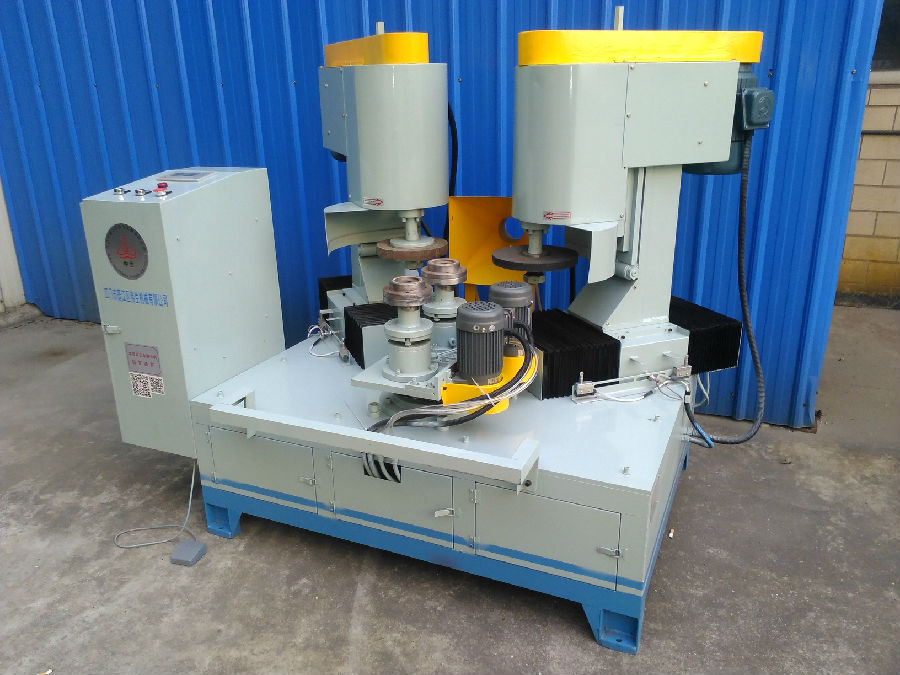

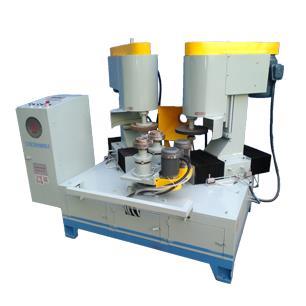

回转双头双工位磨侧机

回转双头双工位磨侧机

WH—MC2X旋转双工位磨侧机,该机是中小批量的圆形、圆锥形产品的外圆砂光或抛光设备,如盖类、壶类、杯类等产品。具有性能可靠、安全性高、效率高等特点.机床规格及参数机床外形尺寸:1800×1450×1580mm整机重量: 1500kg电机功率:主电机8KW 副电机:400W 伺服电机3KW适用耗材: 千叶轮、尼龙轮、麻轮、布轮

详情

WH—MC2X旋转双工位磨侧机,该机是中小批量的圆形、圆锥形产品的外圆砂光或抛光设备,如盖类、壶类、杯类等产品。具有性能可靠、安全性高、效率高等特点.

机床规格及参数

  1. 机床外形尺寸:1800×1450×1580mm

  2. 整机重量:     1500kg

  3. 电机功率:主电机8KW 副电机:400W 伺服电机3KW

  4. 适用耗材:  千叶轮、尼龙轮、麻轮、布轮

  5. 耗材规格:  千叶轮、尼龙轮、 麻轮、布轮:φ350mm以下

    布轮孔径:φ32mm

    主要结构

    1:机身部分:用于支承抛光轮组、防护罩及主电机安装之用。

    2:轮组部分:由电机带动抛光轮轴,在轴端安装麻轮或布轮, 也可安装千叶轮、尼龙轮;伺服电机带动立柱前后移动,可作抛光轮的位置调整和抛光轮磨损的自动补偿;磨头可以根据工件圆柱或圆锥作前倾调整。

    3:工作台部分:双工位独立控制,工作台在回转气缸的作用下,将工件转向抛光轮进行抛光,工件抛光完后气缸回转将其送出。

    4:电控部分:使用PLC控制系统通过按钮控制整机的启动和停止(设有自动和手动功能),抛光时间可由电箱中显示屏上进行调整。

    5: 夹具部分:夹具表面可贴美纹纸,工件是通过控制压缩空气把工件吸紧,松开工件是通过控制压缩空气把工件从夹具上吹出。

    不同于圆盘机的工作过程:当显示屏显示自动,把工件放到夹具上,按下脚踏开关或开关,工件吸紧并旋转,回转气缸把工件转180°到抛光轮前,两抛光轮组分先后由伺服电机带动立柱抛光轮往前靠近工件抛光,抛光结束后,两抛光轮组分先后由伺服电机带动立柱抛光轮往后离开工件;工作台在回转气缸的作用下,将已抛光工件转180°送出,工件停止旋转,取出工件;送出工件的同时把另一工件推向抛光轮位置进行抛光。
