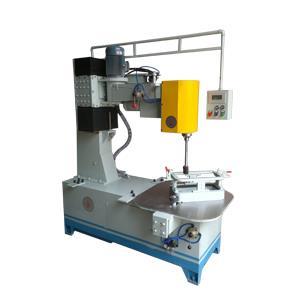

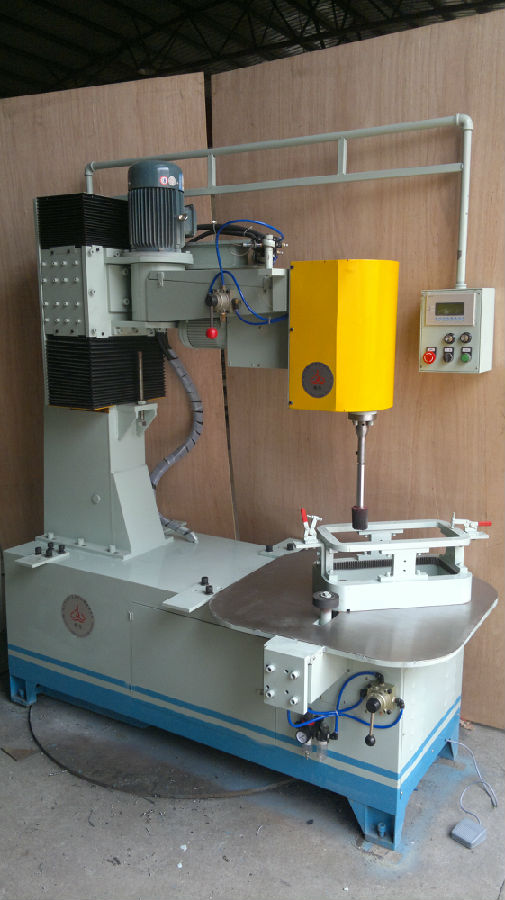

水槽靠模磨侧机

水槽靠模磨侧机

产品详情

  WH—PC02-K水槽靠模磨侧机,和平面抛光机不同,该机是中小批量的水槽产品的内侧面抛光或砂光、拉丝设备,如不锈钢的水槽,方盒类等等产品。具有性能可靠、安全性高、效率高、拉丝纹路均匀等特点:

机床规格及参数



  1. 机床外形尺寸:2000×880×2180mm

  2. 整机重量:     700kg

  3. 电机功率:主电机4KW  副电机:1.1KW

  4. 适用耗材:   千叶轮、尼龙轮、砂带

  5. 耗材规格: 砂带:50×350 千叶轮、尼龙轮:φ50-φ100mm

  6. 抛R角适用范围:大:R50×200mm  小:R10×200mm

    主要结构

    1:机身部分:用于支承立柱、夹具及主电机安装之用。

    2:轮组部分:由电机带动抛光轮轴,在轴端安装尼龙轮或砂带,也可安装千叶轮。

    3:调节部分:横臂中间螺母用于调节抛光轮轴角度,根据工件斜度摆动角度。

    4:液压部分:立柱中间液压缸用于调节抛光轮轴上下行程。

    5:靠模部分:按工件形状大小做模具走轨迹。
