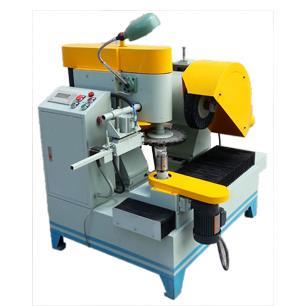

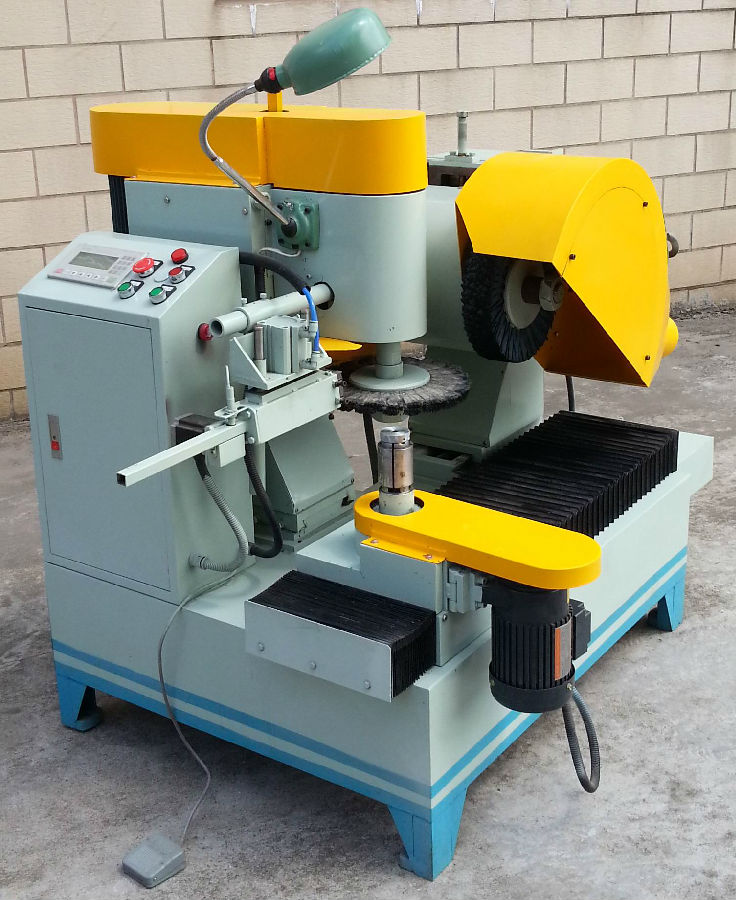

WH—PDW2-zg端面外圆抛光机

  1. 主要结构


    1.工作台部分:在气缸的作用下,将工件推入抛光轮下进行抛光,工件抛光完后将其送出,副电机带动工件旋转。

    2.电控部分:PLC控制,通过按钮或脚踏开关控制整机的启动和停止(设有自动和手动功能),抛光时间可由电箱中显示屏上进行调整。

    3.夹具部分:夹紧或松开工件。通过气缸拉动顶杆,使夹头张开而夹紧工件,推动顶杆则使工件松开(或通过真空吸把工件吸住、松开)。

    4.加蜡部分:安装固体蜡,通过设定控制步进电机加蜡的数量和次数,通过气缸使固体蜡上下移动以使固体蜡磨削均匀。

    5.机身部分:用于支承抛光轮组、防护罩及主电机安装之用。

    6.轮组部分:由电机带动抛光轮轴,在轴端安装麻轮或布轮, 也可安装千叶轮、尼龙轮;抛光轮磨损后,可用立柱下的拖板进行调整补偿。抛侧面的磨头可以设定停止或上下移动,抛平面的磨头可以设定停止或左右移动。

    7.护罩部分:防止抛光过程中飞溅物体飞出而伤人。

  1. 机床参数

    1.机床外形尺寸:1800×1260×1300mm

    2.电机功率:主电机4KW两个  副电机:0.1KW

    3.设备重量: 400kg

    4.适用耗材:   千叶轮、尼龙轮、麻轮、布轮

    5.耗材规格:  千叶轮、尼龙轮、 麻轮、布轮:φ350mm以下

             孔径:φ38mm

    6.  适用范围:适用于φ150mm×100mm以下的圆形工件的端面外圆抛光机
