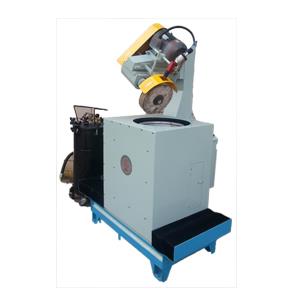

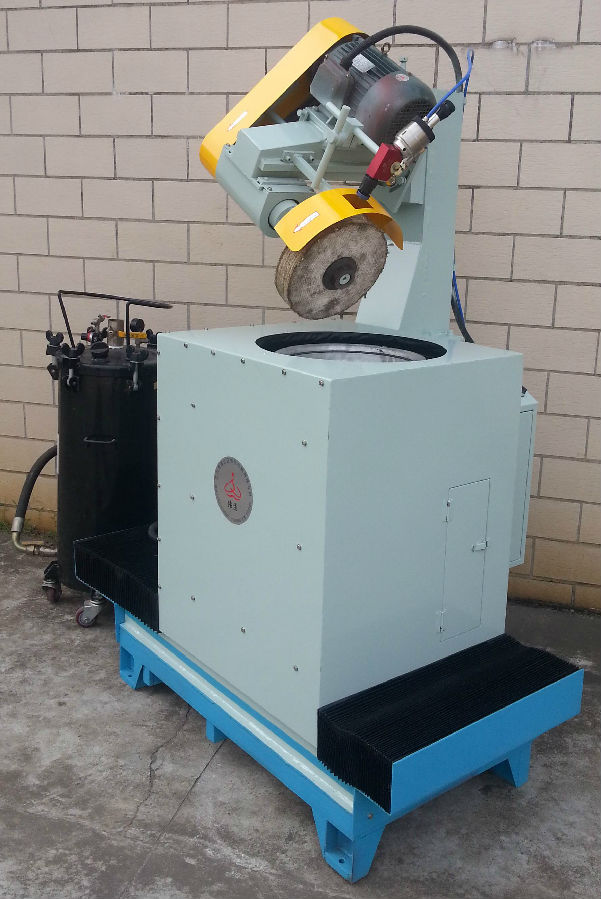

WH—PPW300平面内孔抛光机

工作原理:平面抛光机自动夹紧工件(吸气)后工件旋转,工作台自动进给到抛光头下抛端面,抛光数秒或数次后上下抛内孔,抛光数秒或数次后自动退出,停止工件旋转,自动松开工件(吹气)。

PPW300的结构

1:机身部分:用于支承抛光轮组、工作台及电箱之用。

2:轮组部分:由电机带动抛光轮轴,在轴端安装麻轮或布轮, 也可安装千叶轮、尼龙轮。

3:调节部分:用于抛光直身或圆锥体时调节角度。

4:工作台部分:在伺服电机及滚珠丝杆的作用下,将工件推入抛光轮下进行抛光,工件抛光完后将其送出,副电机带动工件旋转。

5:电控部分:PLC控制,通过按钮或脚踏开关控制整机的启动和停止,抛光时间、抛光轨迹可在电箱外触摸屏上设定和调整。

6: 夹具部分:夹紧或松开工件。通过真空吸吸紧或松开工件。

主要技术参数:
外形尺寸:1260×900×1800mm

电压:380V
功率:4.7KW(1个3KW、2个0.75KW、1个0.2KW)

电箱:PLC控制系统
适用耗材、规格:麻轮、尼龙轮、布轮(外径φ300mm以下内孔:φ25mm)
适用范围:适用于φ100-φ300×130mm以下中小批量的较浅的圆形、圆锥形产品的内表面抛光或砂光设备,如盘类、壶类等产品。具有性能可靠、安全性高、效率高等特点。
