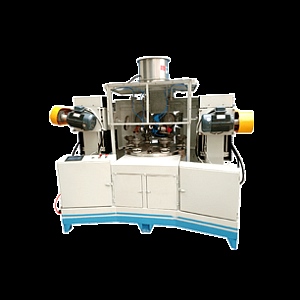

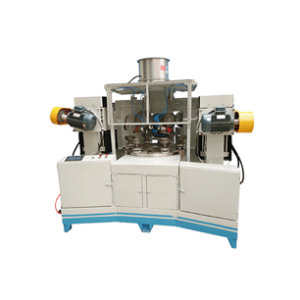

  WH—XYP4S四头小圆盘全自动抛光机

  WH—XYP4S四头小圆盘全自动抛光机,该机适用于大批量的各种圆形、锥形、盘形等五金制品工件的表面抛光及砂光,具有机械性能稳定、安全实用、维修方便、生产效率高等优点。

  主要结构

  1:机身部分:用于支承抛光轮组、防护罩及主电机安装之用。

  2:轮组部分:由电机带动抛光轮轴,在轴端安装千叶轮、尼龙轮。

  3:调节部分:横臂中间螺母用于调节抛光轮轴角度,根据工件斜度摆动角度。

  4:液压部分:立柱中间液压缸用于调节抛光轮轴上下行程。

  5:工作台部分:工作台在气缸的作用下,将工件推向抛光轮进行抛光,工件抛光完后将其送出。

  6:电控部分:使用PLC控制系统通过按钮控制整机的启动和停止(设有自动和手动功能),抛光时间可由电箱中显示屏上进行调整。

  6:夹具部分:夹紧或松开工件。压缩空气通过真空发生器把工件吸紧在夹具上,或把工件从夹具上吹出。

  7:补偿部分:抛光轮磨损后,气缸作用下使抛光轮靠近工件。

  工作过程:安放好工件,按下脚踏开关,磨头快速下降到设定位置,磨头旋转,工件被吸紧并旋转,在气缸作用下靠近磨头,开始抛光,磨头按设定速度上升,工件在气缸作用下始终靠近磨头,磨头上升到设定高度,工件在气缸作用下回到原点并停止旋转,按下脚踏开关,工件被吹出。
