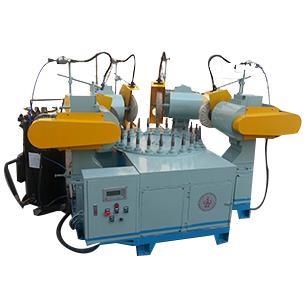

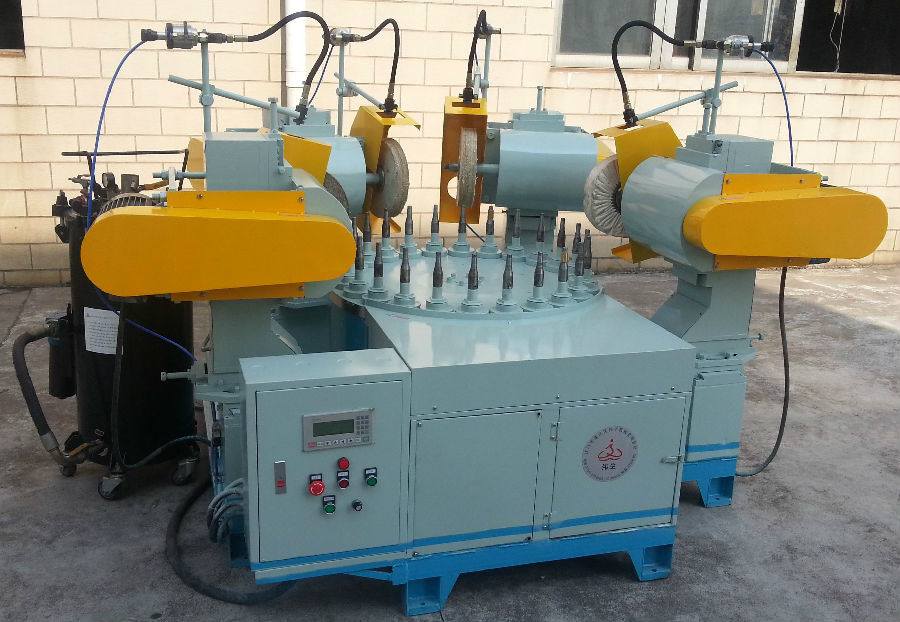

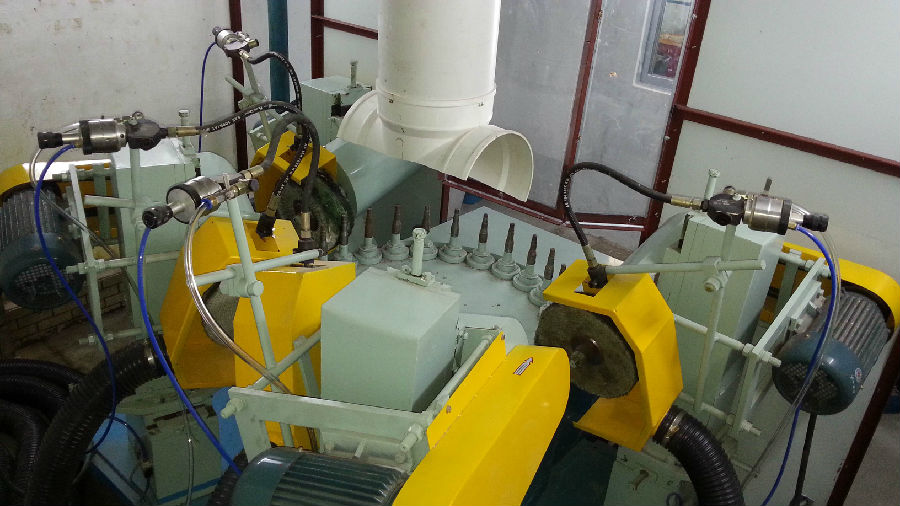

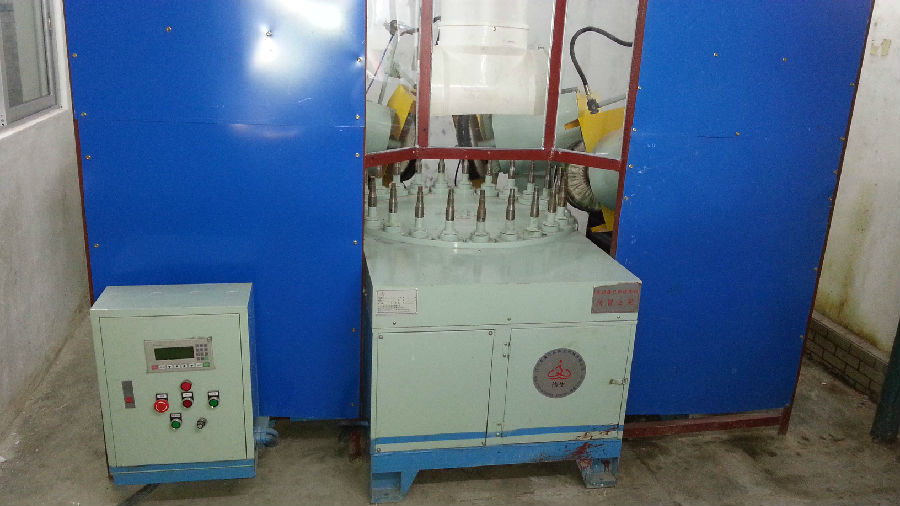

WH—XYP4头小圆盘抛光机

圆盘机的主要结构:

㈠. 小圆盘输送机

输送机由 底座部分、封板系统、转盘机构(分割器、分割器动力装置)、工件轴、工件轴动力装置五大部分组成。

① 底座部分——用于支承圆盘,封板,工件轴及传动等部件;

② 封板系统——用于封盖整机外框;

③ 转盘机构——在电机驱动下,分割器按24等分绕转盘中心回转,带动工件轴作公转,使工件进入抛光区域;

④ 工件轴——支承工件夹具;

⑤ 工件轴动力装置——驱动工件轴作自转,使到工件抛光更均匀。

㈡. 抛光立柱结构

立柱由底座部份,立柱部分和抛光轮组三大部分组成。

① 底座部分——主要是用来支承立柱,抛光轮组等组件,在这部分装有滑座作前后调整,也用于布轮在水平方向的补偿;

② 立柱部分——支承抛光轮组等,通过其上安装的滑座可作垂直方向的调整;

③ 抛光轮组——由主电机带动抛光轮轴,对工件进行抛光,通过圆弧槽,布轮可作一定角度的调整,以符合不同形状的工件所需。

⑴.小圆盘输送机大外形尺寸(长×宽×高mm):

1270×950×750mm;

主电机功率:0.7KW   380V

副电机功率:0.4KW

总功率:1.1KW

工件轴数:24个

⑵.(单座)立柱抛光机外形尺寸(长×宽×高mm):

680×750×1200mm

主电机功率:2.2KW  4极  380V

总功率:8.8KW

主轴转速:2200转/分

⑶.适用耗材规格:φ12″(304.8mm),中心轴孔:φ25mm
