外圆抛光机图片

外圆抛光机图片

WH—PCR3-P外圆抛光机,该机是中小批量的圆形、圆锥形产品的外表面抛光或砂光设备,如盘类、圆柱类等产品。具有性能可靠、安全性高、效率高等特点。 机床规格及参数机床外形尺寸:1780×2000×2000mm总功率: 13.5KW适用耗材: 千叶轮、尼龙轮、麻轮、布轮耗材规格: 千叶轮、尼龙轮、 麻轮、布轮:φ350mm以下

详情

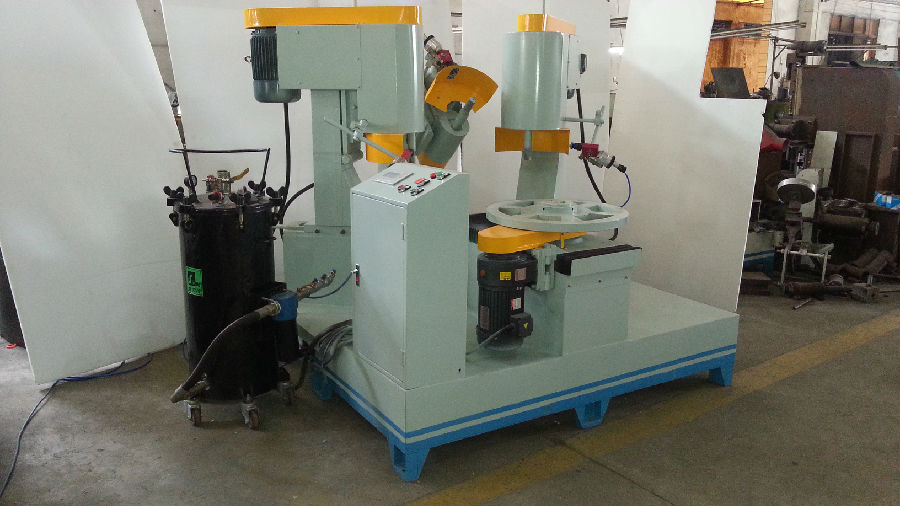

WH—PCR3-P外圆抛光机,该机是中小批量的圆形、圆锥形产品的外表面抛光或砂光设备,如盘类、圆柱类等产品。具有性能可靠、安全性高、效率高等特点。

  机床规格及参数

  1. 机床外形尺寸:1780×2000×2000mm

  2. 总功率:    13.5KW

  3. 适用耗材:  千叶轮、尼龙轮、麻轮、布轮

  4. 耗材规格:  千叶轮、尼龙轮、 麻轮、布轮:φ350mm以下

    布轮孔径:φ38mm

    6、  适用范围:适用于φ450-φ900mm的圆形工件的外圆抛光

    主要结构

    1:机身部分:用于支承抛光轮组、工作台及电箱之用。

    2:轮组部分:由电机带动抛光轮轴,在轴端安装麻轮或布轮, 也可安装千叶轮、尼龙轮。

    3:调节部分:用于抛光直身或圆锥体时调节角度(附图)。

    4:护罩部分:防止抛光过程中飞溅物体飞出而伤人。

    5:工作台部分:在气缸的作用下,将工件推入抛光轮下进行抛光,工件抛光完后将其送出,副电机带动工件旋转。

    6: 电控部分:PLC控制,通过按钮或脚踏开关控制整机的启动和停止,抛光时间可在电箱外文本上调整。

    7: 夹具部分:承托工件并夹紧或松开工件。

    8: 喷蜡部分:压缩空气把蜡从蜡桶通过腊管、蜡枪喷出,间隔时间在电箱内调整。
