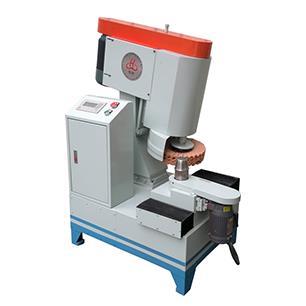

圆盖侧面抛光机

圆盖侧面抛光机

产品详情

WH—PC1-1外圆抛光机技术参数

主要技术参数:

机床外形尺寸:1800×1260×1300mm

电压:380V
功率:2.3KW(主电机2.2KW、减速机100W)
适用耗材:尼龙轮、麻轮、布轮
耗材规格:外径14" (φ355mm)以下  内孔:φ38mm
适用范围:适用于φ200mm×120mm以下的圆形、锥形工件的外圆拉丝、抛光
工作原理:按照工件外圆的角度调整磨头的角度(圆柱形是90°)和磨头与工件的位置;按下开关,夹具自动吸紧工件后工件旋转,工作台自动进给到抛光磨头的位置抛光,抛光数秒后(抛光时间可调)自动退出,停止工件旋转,自动松开工件。

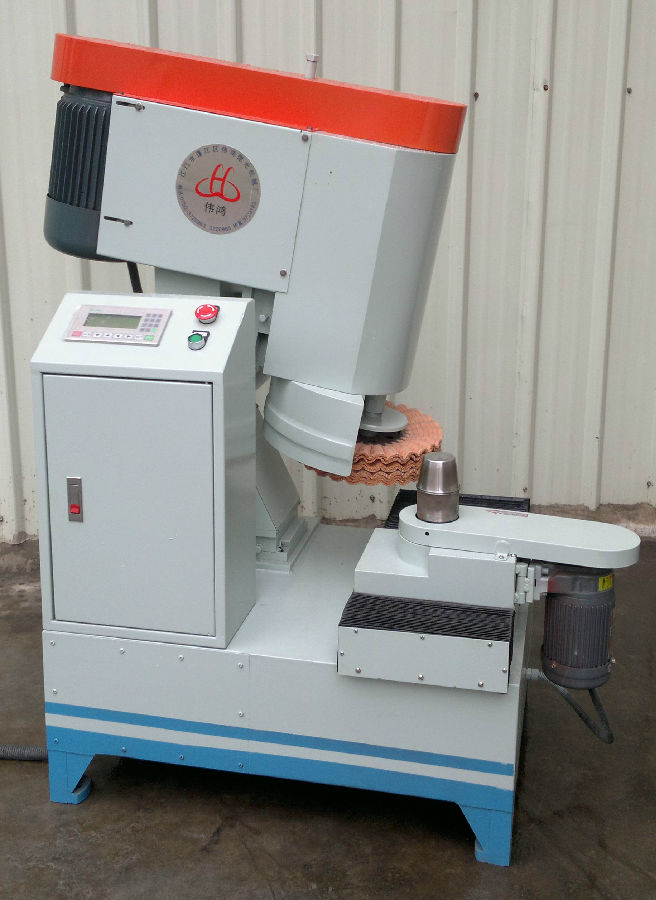

PC1-1结构

由底座部份、工件部分和抛光轮组三大部分组成。

① 底座部分——主要是用来支承工件部分,抛光轮组等组件;

② 工件部分——在这部分装有滑座通过气缸作前后移动,工件安装夹具通过抽真空吸紧工件,减速机用于带动工件旋转;

③ 抛光轮组——有一组外圆抛光轮组;由主电机带动抛光轮轴,对工件进行抛光,外圆抛光机在外圆抛光轮组上安装有手动作垂直方向、左右方向调整和以旋转轴为中心调整抛光轮角度的结构。

电箱:

PLC控制系统,在文本面板上可以调整抛光时间的长短和手动调整的操作。
